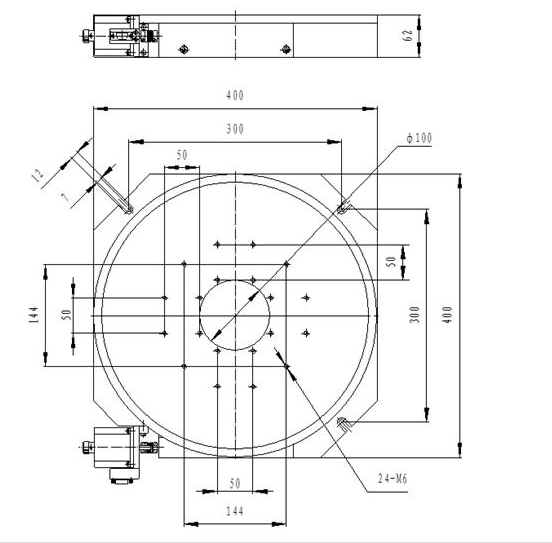

电动旋转台CH-TSR400
产品特性：
蜗轮蜗杆传动模式，采用特殊工艺处理，产品耐磨性高，精度可靠有保障
高精密轴系使得旋转精度高，承载大，运动平稳
广泛应用于工业自动化和科学实验
旋转台外圈加装刻度圈，方便初始定位和读数。
电控旋转台可以平放使用、竖直使用、倒立使用。
可增加限位功能、零位功能
可换装伺服电机、圆光栅、编码器，接受产品的改造和定制。
配合公
产品型号 | CH-TSR400 | |
结 构 描 述 | 角度范围 | 360° |
台面尺寸 | φ400mm | |
传动比 | 720∶1 | |
驱动机构 | 蜗轮和蜗杆机构 | |
导轨形式 | 轴承 | |
步进电机(1.8°) | 57BYG | |
主体材料 | 铝合金 | |
表面处理 | 阳极氧化发黑 | |
中心承载 | 75kg | |
重量 | 21kg | |
精 度 描 述 | 分辨率 | 0.0025°=9″（无细分） 0.000125°=0.45″（20细分） |
速度 | 5°/sec | |
重复定位精度 | 0.002°=7.2″ | |
绝对定位精度 | 0.005°=18″ | |
端跳精度 | 20µ | |
空回 | 0.005°=18″ | |
偏心 | 30µ | |
丢步 | 0.005°=18″ | |
平行度 | 120µ | |
司自主研发控制器
