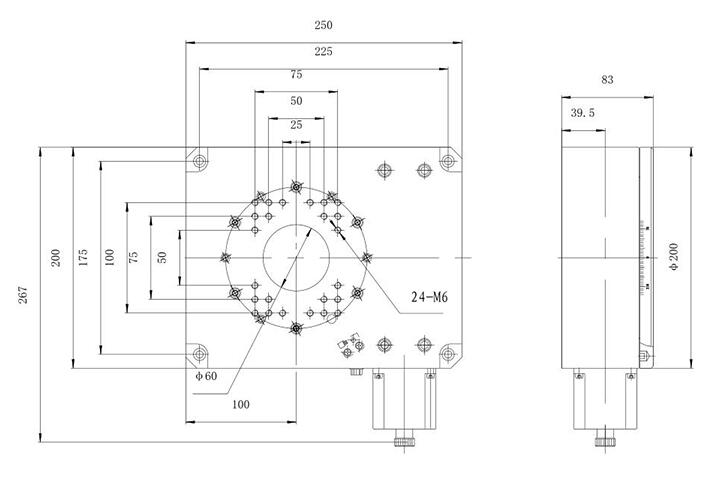

电控高精旋转台CH-TSR200A
产品特性：
☉标配步进电机和RS232接口，公司自主研发的CH-SC系列运动控制器可对其实现自动化控制☉旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长☉采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回极小☉设计精巧的消空回结构，可调整长期使用造成的空回间隙☉特殊的结构设计保证了旋转台面极低的端跳和偏心，使旋转运动更加平稳☉旋台的中心通孔与旋转中心有严格的同轴度要求，旋台的中心孔径有严格的配合公差限制，方便客户做精密定位
☉台面外围的
产品型号 | CH-TSR200A | |
结 构 描 述 | 角度范围 | 360° |
台面尺寸 | φ200mm | |
传动比 | 180∶1 | |
驱动机构 | 蜗轮和蜗杆机构 | |
导轨形式 | 轴承 | |
步进电机（1.8°） | 57BYG | |
主体材料 | 铝合金 | |
表面处理 | 阳极氧化发黑 | |
中心承载 | 100kg | |
重量 | 12kg | |
精 度 描 述 | 分辨率 | 0.01°=36″（无细分） 0.0005°=1.8″（20细分） |
速度 | 25°/sec | |
重复定位精度 | 0.002°=7.2″ | |
绝对定位精度 | 0.005°=18″ | |
端跳精度 | 10µ | |
空回 | 0.002°=7.2″ | |
偏心 | 20µ | |
丢步 | 0.005°=18″ | |
平行度 | 50µ | |
刻度圈是激光刻划标
