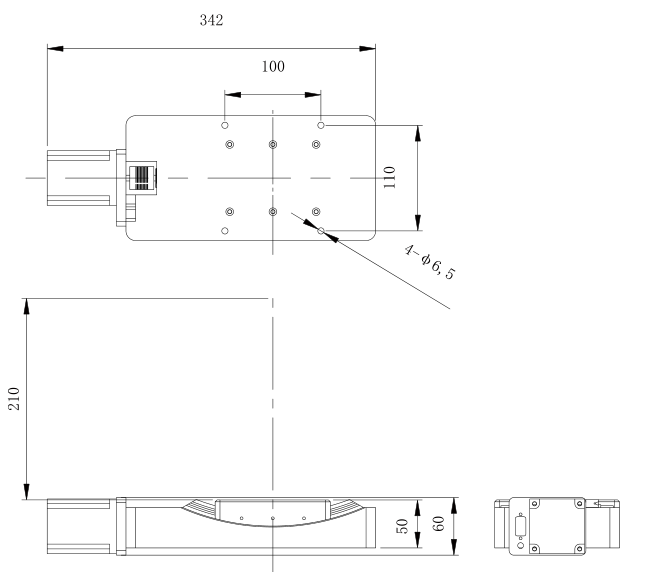

电动俯仰台CH-TSG10A
产品特性：
采用耐磨弧形滚珠导轨，特殊工艺处理，耐磨性高，精度可靠性高
精加工蜗轮蜗杆传动，驱动力大，运动平稳
多维成对设计，叠加放置后，可绕一中心点两维交叉旋转
台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数
可以平放使用，也可竖直使用。
具有限位功能，初始零位功能
可换装伺服电机，编码器，接受产品的改造和定制。
型号 | CH-TSG10A |
角度范围 | ±15° |
台面尺寸 | 100×130mm |
传动比 | 304∶1 |
旋转中心高 | 120 mm±0.2 mm |
驱动机构 | 蜗轮和蜗杆机构 |
导轨形式 | 交叉滚柱导轨 |
步进电机(1.8°) | SST57D2121 |
主体材料 | 铝合金 |
表面处理 | 阳极氧化发黑 |
中心承载 | 15kg |
重量 | 9kg |
分辨率 | ≈0.007°≈25″（无细分） |
旋转中心精度 | 0.03 mm |
速度 | 10°/sec |
重复定位精度 | ±3″ |
绝对定位精度 | ±8″ |
空回 | ±3″ |
丢步 | 2″ |
