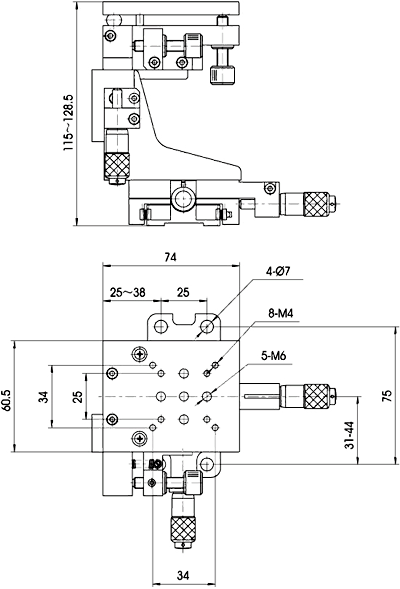

手动整体多轴位移台CH-TM050102
特点：
⊕结构紧凑设计，使用方便，小空间内实现五轴调整
⊕左右手成对设计，水平两轴的测微头安装在同一个水平面上，方便操作
⊕采用交叉滚珠导轨，运动舒适，平稳，保证每轴运动的直线度，偏摆，俯仰
⊕Z轴刚性驱动升降，比弹簧提升承载大得多
⊕俯仰和旋转调整采用M6X0.25超细牙螺杆，高品质碟簧复位，稳定性特佳
⊕测微头驱动，弹簧复位，定量读数，消除空
| 型号 | CH-TM050102 |
| 台面尺寸 | 74mm x 60.5mm |
| 调整轴数 | X，Y，Z, θX，θZ五轴 |
| 行程 | 13mm+/-5° |
| 驱动方式 | 分厘卡驱动 |
| 驱动位置 | 中央驱动 |
| 导轨形式 | 钢丝导轨 |
| 最小刻度 | 0.01 |
| 精度 | 5μm |
| 最小调整量 | 2μm |
| 垂直度 | 60μm |
| 运动垂直度 | 60μm |
| 承载 | 3kg |
| 自重 | 1.2kg |
| 材料 | 硬铝 |
| 表面处理 | 阳极氧化发黑 |
