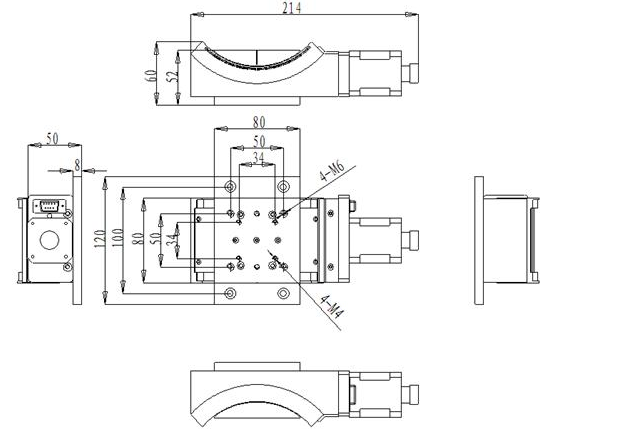

电控俯仰台CH-TSG45A
产品特性：
采用耐磨弧形滚珠导轨，特殊工艺处理，耐磨性高，精度可靠性高精加工蜗轮蜗杆传动，驱动力大，运动平稳台面绕同一水平面轴线做俯仰调节，最大倾斜角：±45°台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数可以平放使用，也可竖直使用。具有限位功能，初始零位功能可换装伺服电机，编码器，接受产品的改造和定制。
配合公司
型号 | CH-TSG45A |
角度范围 | ±45° |
台面尺寸 | 80×80mm |
传动比 | 352∶1 |
旋转中心高 | 50 mm±0.2 mm |
驱动机构 | 蜗轮和蜗杆机构 |
导轨形式 | 交叉滚柱导轨 |
步进电机(1.8°) | 42BYG |
主体材料 | 铝合金 |
表面处理 | 阳极氧化发黑 |
中心承载 | 10kg |
重量 | 1.5kg |
分辨率 | ≈0.005°≈18″（无细分） |
旋转中心精度 | 0.03 mm |
速度 | 7°/sec |
重复定位精度 | ±3″ |
绝对定位精度 | ±8″ |
空回 | ±3″ |
丢步 | 3″ |
自主研发控制器
