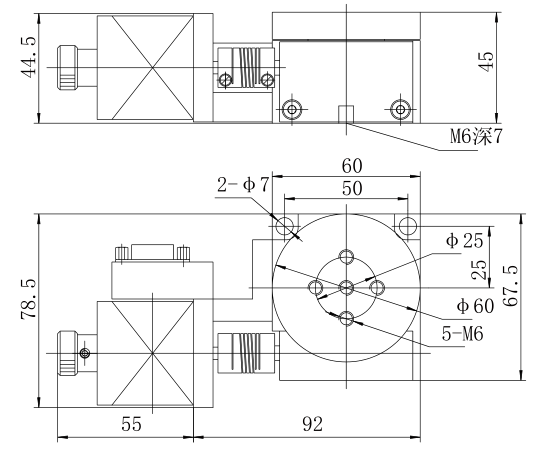

电动旋转台CH-TSR60
轮蜗杆传动模式,采用特殊工艺处理,产品耐磨性高,精度可靠有保障
高精密轴系使得旋转精度高,承载大,运动平稳广泛应用于工业自动化和科学实验旋转台外圈加装刻度圈,方便初始定位和读数。电控旋转台可以平放使用、竖直使用、倒立使用。可增加限位功能、零位功能可换装伺服电机、圆光栅、编码器,接受产品的改造和定制。
配合公司自主研发控制器
零位 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制。
产品型号 | CH-TSR60 | |
结 构 描 述 | 角度范围 | 360° |
台面尺寸 | φ60mm | |
传动比 | 90∶1 | |
驱动机构 | 蜗轮和蜗杆机构 | |
导轨形式 | 轴承 | |
步进电机(1.8°) | 42BYG | |
主体材料 | 铝合金 | |
表面处理 | 阳极氧化发黑 | |
中心承载 | 30kg | |
重量 | 1.2kg | |
精 度 描 述 | 分辨率 | 0.02°(无细分) 0.001°=3.6″(20细分) |
速度 | 50°/sec | |
重复定位精度 | 0.005°=18″ | |
绝对定位精度 | 0.01°=36″ | |
端跳精度 | 15µ | |
空回 | 0.005°=18″ | |
偏心 | 5µ | |
丢步 | 0.005°=18″ | |
平行度 | 80µ |
