电动平移台CHTSA12A
特点:
·标准配备有步进电机和标准RS232接口,配合CH-SC系列运动控制器可实现自动控制·进口高品质滚珠螺杆驱动,重复定位精度好,寿命长·新型轴端结构,防止螺杆松动,特别适合高速往复使用·导轨采用精密线性轴承导轨(两端支撑,中间悬空),运动舒适,但承载较小,适合单轴使用,垂直使用效果好·步进电机和滚珠螺杆通过进口高品质弹性联轴节连接,传动同步且噪音小·配有手轮,方便调试·两端装有零位和限位开关,方便准确定位和保护产品·底座有标准孔距的螺纹孔和通孔,方便安装固定
·可■可换装伺服电机,光栅尺做闭环控制,实现高速重载
产 品 型 号 | CH-TSA050A | CH-TSA100A | CH-TSA150A | CH-TSA200A | CH-TSA300A | |
结 构 描 述 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm |
台面尺寸 | 90×90mm | 90×90mm | 90×90mm | 120×120mm | 120×120mm | |
螺杆规格 | 精密滚珠螺杆(直径12mm导程4 mm) | |||||
导轨 | 精密线性轴承导轨 | |||||
步进电机(1.8°) | 42步进电机 | |||||
主体材料 | 铝合金 | |||||
表面处理 | 阳极氧化发黑 | |||||
台面承载 | 15kg | 15kg | 10kg | 7 kg | 5kg | |
重量 | 2.75kg | 3kg | 3.23kg | 3.8kg | 4.8kg | |
精 度 描 述 | 分辨率 | 20μ(无细分) | ||||
最大速度 | 40mm/sec | |||||
重复定位精度 | 5μ | |||||
绝对定位精度 | 10μ | |||||
直线度 | 5µ | 6µ | 7µ | 8µ | 8µ | |
运动平行度 | 10µ | 15µ | 20µ | 25µ | 30µ | |
俯仰 | 25″ | 50″ | 50″ | 60″ | 60″ | |
偏摆 | 20″ | 25″ | 25″ | 30″ | 30″ | |
回程间隙 | 2µ | 2µ | 2µ | 2µ | 2µ | |
丢步 | 3µ | 3µ | 5µ | 5µ | 5µ | |
附 件 描 述 | 可加装失电制动功能(Z) | |||||
可加装光栅尺(G) | ||||||
可换装伺服电机(D) | ||||||
可加装防尘罩(F) |

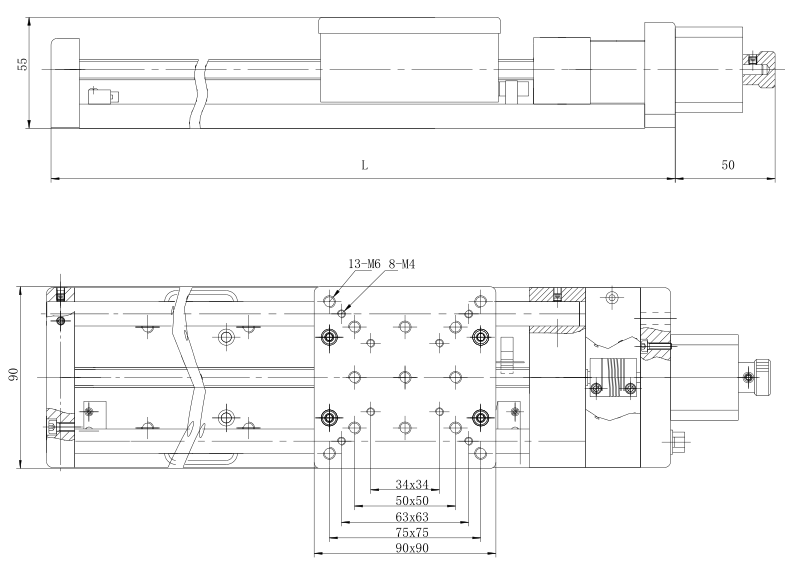

换装
型号 | CH-TSA050A | CH-TSA100A | CH-TSA150A | CH-TSA200A | CH-TSA300A |
L | 256mm | 306mm | 356mm | 406mm | 506mm |
